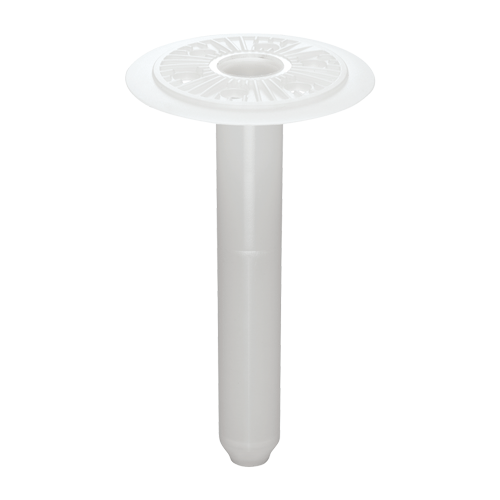

Arandela tubular TE 60/110

Especificaciones

  • Application range and properties

    • Fijación de SATE en subestructuras problemáticas
    • Para combinar con tacos EJOT SDF-S Plus 8UB
  • Datos técnicos

    • Longitud de tubo EJOT TE 60/110: 110 mm
    • Diámetro de arandela: 60 mm
    • Accionamiento: TORX® T30
    • Profundidad de taladro h1 ≥: 80 mm
    • Profundidad de empotramiento hef ≥: 70 mm
    • Coeficiente de transmisión térmica puntual χ
      con aislantes de 120-150 mm de espesor: 0,000 W/K
      con aislantes de 150-240 mm de espesor: 0,001 W/K
    • Aprobación Técnica Europea: ETA-04/0064

    Cargas características en combinación con EJOT SDF-S plus 8UB:

    Clase de material de construcción A:

    • Hormigón normal ≥ C 12/15 según EN 206-1: 1,5 kN
    • Hormigón normal ≥ C 16/20 - C 50/60 según EN 206-1: 1,5 kN

    Clase de material de construcción B:

    • Ladrillo (≥ Mz 12) según DIN 105: 1,5 kN
    • Ladrillo macizo silicocalcáreo (≥ KS 12) según DIN EN 106: 1,5 kN
    • Ladrillo macizo de hormigón ligero (V) según DIN 18152: 0,9 kN

    Clase de material de construcción C:

    • Ladrillo perforado (Hlz) según DIN 105: 1,2 kN
    • Ladrillo perforado silicocalcáreo (≥ KSL 6) según DIN EN 106: 1,5 kN
    • Bloque hueco de hormigón ligero (≥ HbL) según DIN 18151: 0,75 kN

    Se han de tener en cuenta los factores de seguridad nacionales correspondientes a la hora de calcular las cargas permitidas. Tenga en cuenta el documento de homologación.

Todos los productos SATE solo están disponibles para sistemistas

Descripción Nº de artículo Diámetro de arandela mm Longitud mm Unidades
TE 60/110 8533110000 60.0 110.0 100

Datos técnicos

Diámetro de arandela
60.0
Longitud
110.0
Profundidad empotrado hef
70.0
Profundidad de taladro h1
80.0
Descripción
TE 60/110
Unidades
100
