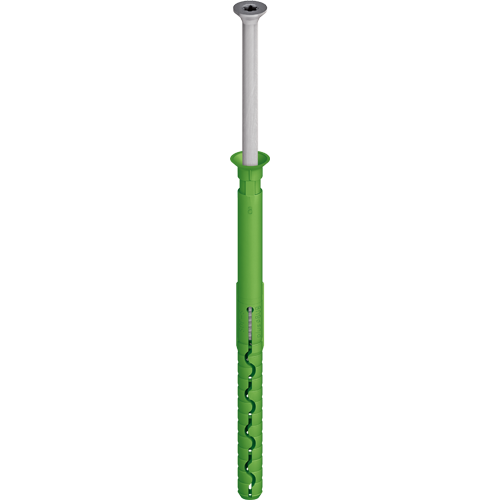

Anclaje EJOT® SDF - S Plus 8UB

Especificaciones

Aplicaciones
- Anclaje para fijación de paneles prefabricados.
Características
- Aprobado para hormigón, mampostería sólida y perforada.
- Taco anti torsión.
- Taco con cabeza avellanada pequeña para una instalación si obstrucciones.
- Zona de expansión universal para un anclado seguro.
- Cargas elevadas.
- Anclaje con mortero de doblado incrementado.
- Tornillo premontado para una instalación más rápida.
Datos técnicos
- Diámetro de anclaje: 8 mm
- Diámetro cabeza avellanada: 12 mm
- Profundidad taladro h1 ≥: 80 mm
- Profundidad empotrado hef ≥: 70 mm
- Accionamiento: TX30
- Aprobación Alemana DIBT: Z-21.2-589

Descargas

Español

DoP ETA-04/0064.pdf 1 MB
Fijación-paneles-ladrillo_es.pdf 454 KB
EPD Fastening solutions for ETICS.pdf 1 MB
DoP ETA-15/0231.pdf 1 MB

Inglés

DoP ETA-04/0064.pdf 1 MB
Safety data sheet.pdf 33 KB
ETA-15/0231.pdf 3 MB
ETA-04/0064.pdf 1 MB
EPD Fastening solutions for ETICS.pdf 1 MB
DoP ETA-15/0231.pdf 1 MB

Todos los productos SATE solo están disponibles para sistemistas

Filtro

Filtros seleccionados

Descripción	Nº de artículo	Diámetro de anclaje mm	Longitud mm	Profundidad empotrado h_v	Anclaje atornillado/golpeo	Material	Unidades
EJOT SDF-S Plus 8UB x 220 V	8786220460	8.0	220.0	70.0	Anclaje atornillado	Cincado	100
Datos técnicos Diámetro de anclaje 8.0 Longitud 220.0 Profundidad empotrado h_v 70.0 Anclaje atornillado/golpeo Anclaje atornillado Material Cincado Descripción EJOT SDF-S Plus 8UB x 220 V Unidades 100
EJOT SDF-S plus 8UB x 240	8786240460	8.0	0.0	70.0	Anclaje atornillado	Cincado
Datos técnicos Diámetro de anclaje 8.0 Longitud 0.0 Profundidad empotrado h_v 70.0 Anclaje atornillado/golpeo Anclaje atornillado Material Cincado Descripción EJOT SDF-S plus 8UB x 240 Unidades
EJOT SDF-S plus 8UB x 280	8786280460	8.0	280.0	70.0	Anclaje atornillado	Cincado
Datos técnicos Diámetro de anclaje 8.0 Longitud 280.0 Profundidad empotrado h_v 70.0 Anclaje atornillado/golpeo Anclaje atornillado Material Cincado Descripción EJOT SDF-S plus 8UB x 280 Unidades
