Instrucciones de montaje para el anclaje DH

Anclaje de plástico con fijación por golpeo (sin expansión), compuesto de 2 elementos:

  • Vástago DH: se elige según el espesor del material aislante que se tiene que sujetar.
  • Arandela DH

Con el uso de la punta DH, el anclaje EJOT DH se puede montar parcialmente previo al panel aislante.
Las grandes ventajas de este modo de montaje son:
  • Permite el montaje del panel con un solo montador.
  • En caso de varias capas de material aislante, reduce sustancialmente la cantidad de fijaciones y así reduce el tiempo de mano de obra.
  • Facilita enormemente el montaje en techos.


Proceso de montaje: para paneles con o sin velo

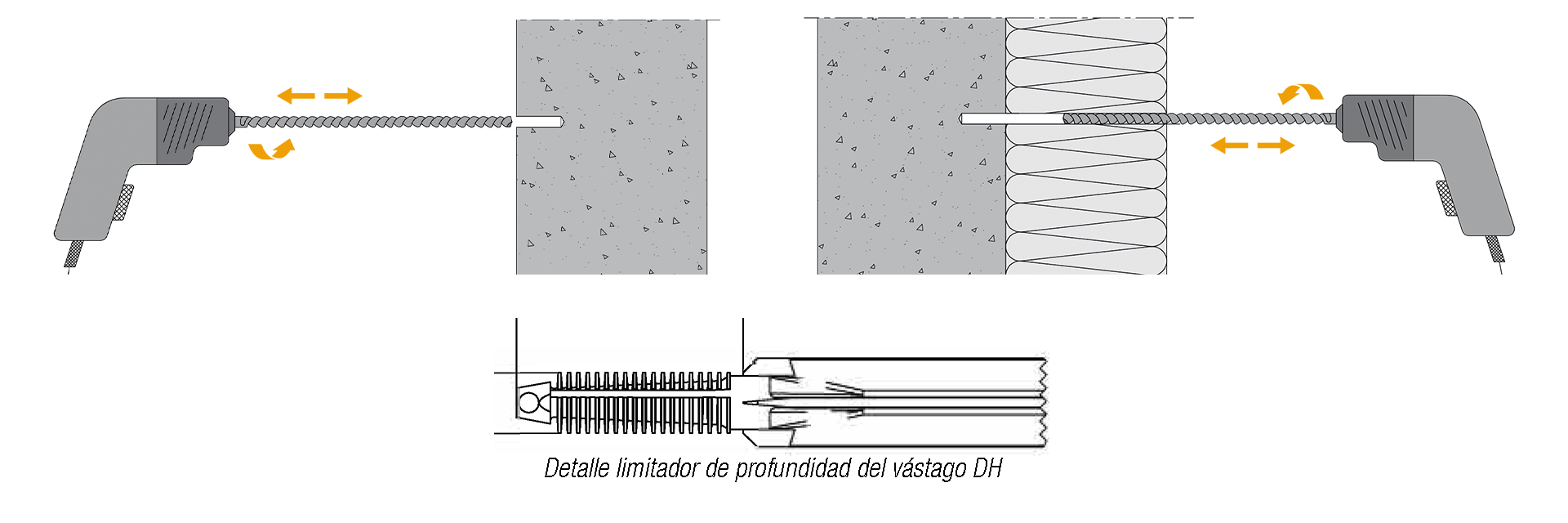

1. Pretaladro en el sustrato.

Anclajes_para_aislantes_EJOT

Al tener el vástago DH un limitador de profundidad (cambio de diámetro entre la parte que entra en el sustrato y el cuerpo del vástago), la profundidad de taladro dentro del sustrato (ladrillo o hormigón) tiene que ser ≥ 40,0 mm

El tipo de broca debe de ser adecuada para el sustrato donde vamos a trabajar:

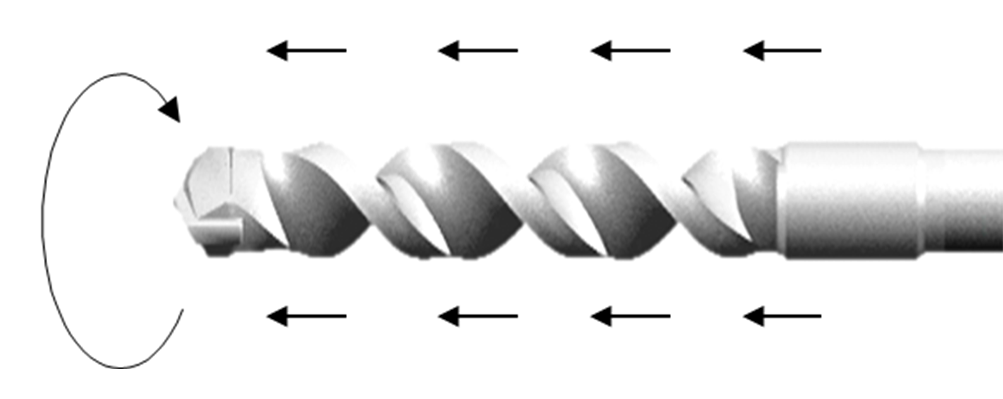

  • Mampostería hueca: Taladro de modo giratorio (sin función percutora del taladro) con broca tipo rotacional.

Anclajes_para_aislantes_EJOT

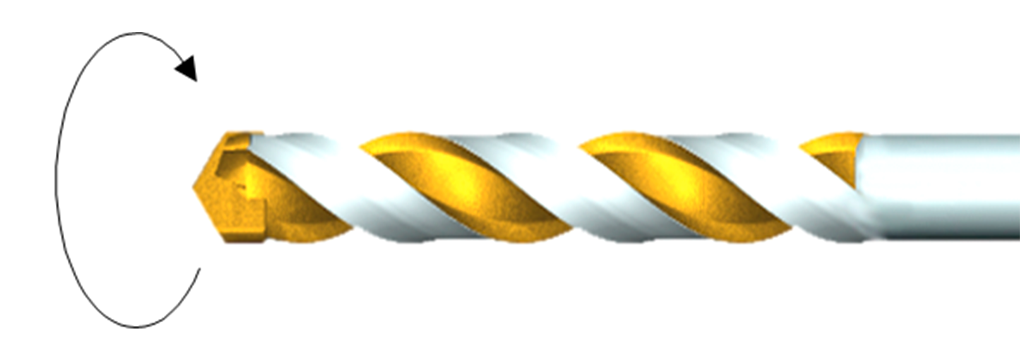

  • Mampostería maciza/hormigón: Taladro de modo percusión con broca para hormigón con 2 o 4 filos.

Anclajes_para_aislantes_EJOT

Diámetro de la broca: 8, 0 mm
Longitud de la broca: Según espesor material aislante

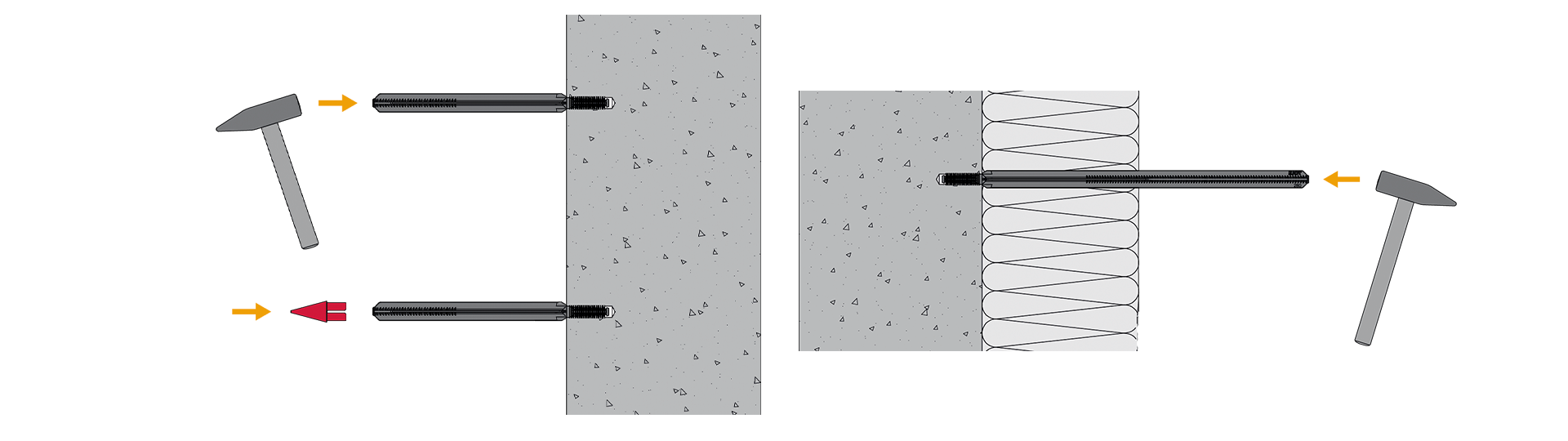

2. Colocación del vástago DH

Anclajes_para_aislantes_EJOT

Mediante golpeo, se coloca el vástago DH en el pretaladro. El limitador de profundidad garantiza un montaje definido.

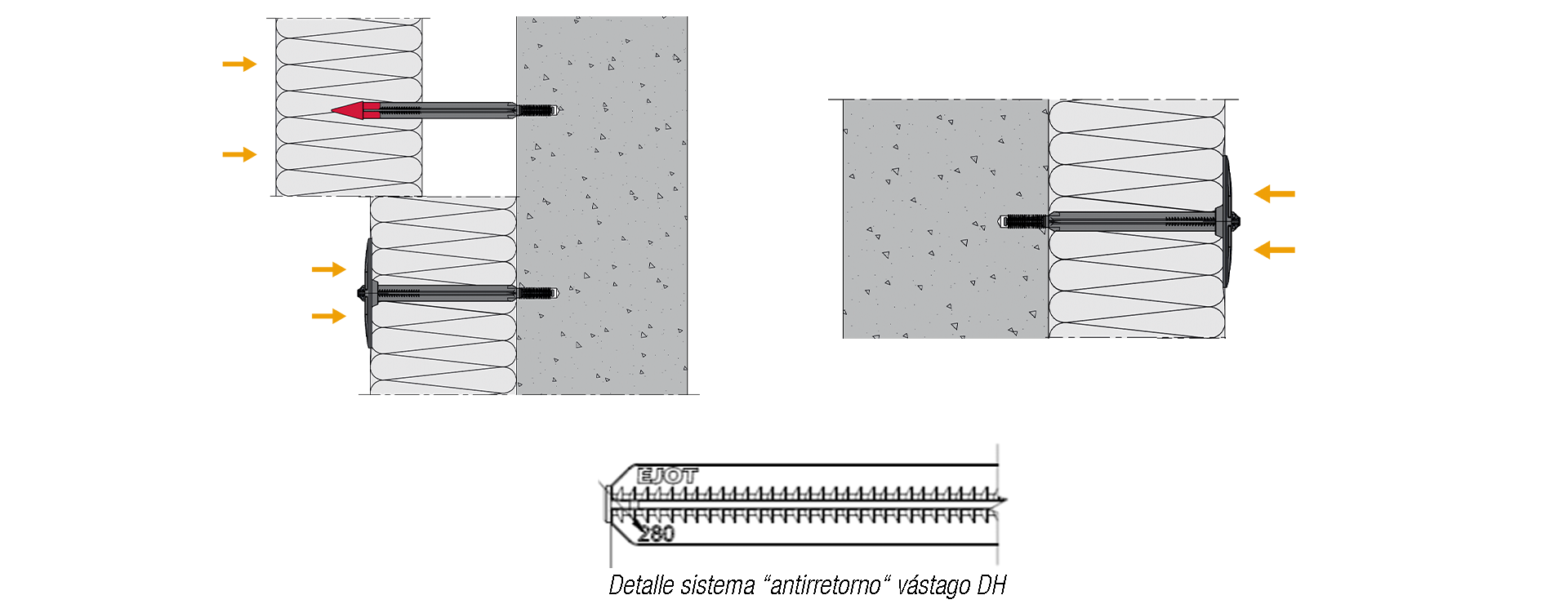

3. Colocación de la arandela (en caso de 1 sola capa de aislamiento)

Anclajes_para_aislantes_EJOT

Se coloca la arandela DH manualmente. El sistema de antirretorno del vástago permite una colocación controlada y libre de la arandela. Esta posibilidad de controlar el posicionamiento de la arandela evita el efecto guateado o de sobre apriete del aislamiento.

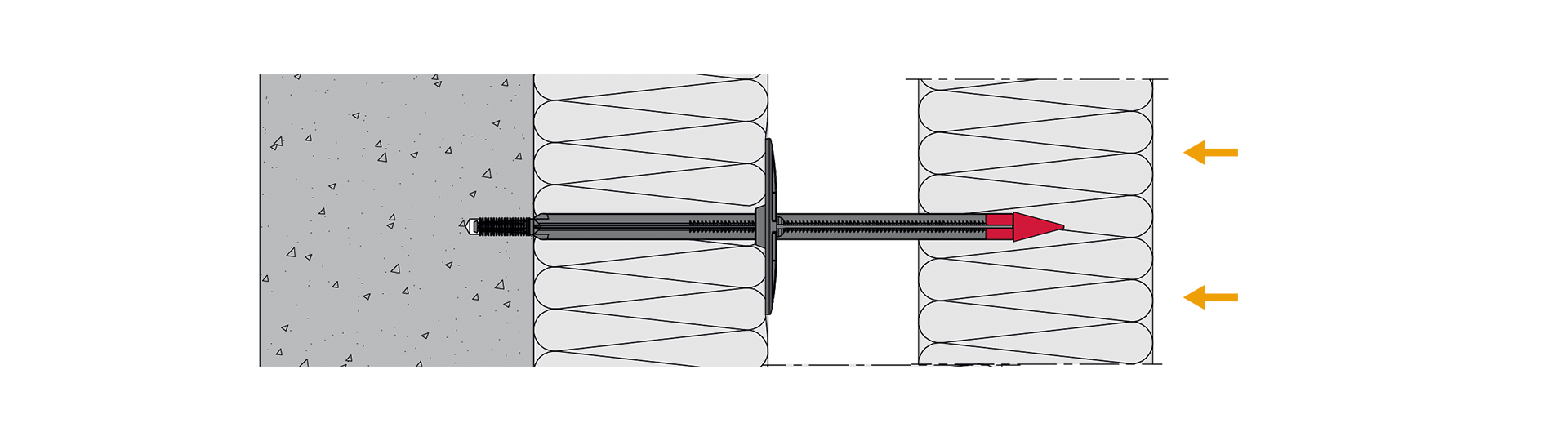

4. Colocación de la punta DH (en caso de 2 o más capas de material aislante)
Anclajes_para_aislantes_EJOT
Se coloca la arandela manualmente. (ver paso anterior).

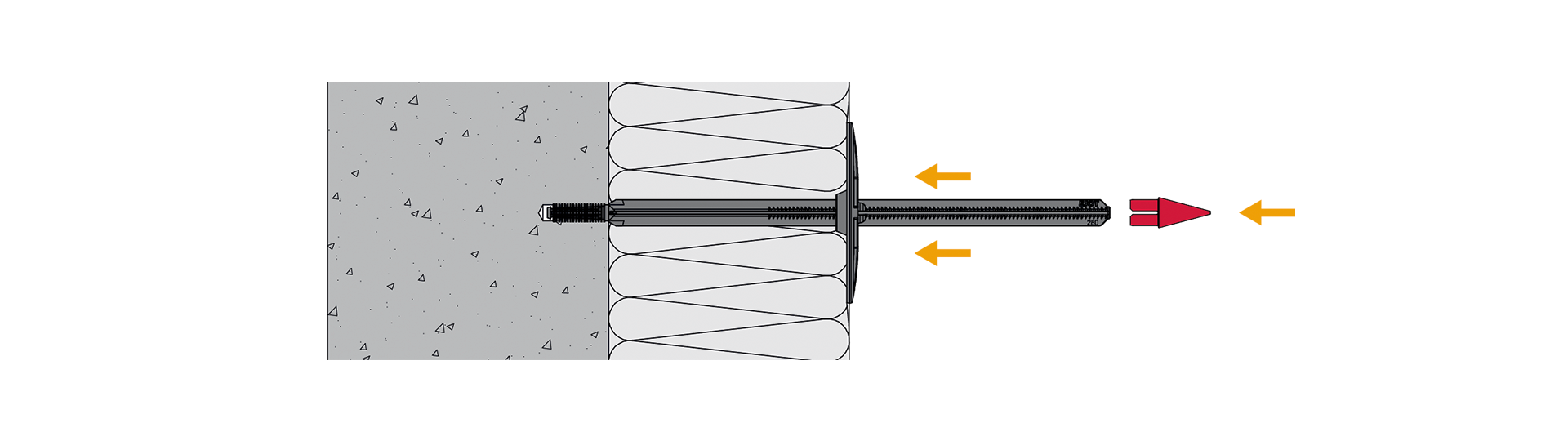

Se coloca la punta DH en el extremo del vástago DH. El diseño de ambas piezas permite que la punta se quede bien sujeta, y se permanezca firme en el momento de atravesar la capa de aislamiento siguiente.

Anclajes_para_aislantes_EJOT

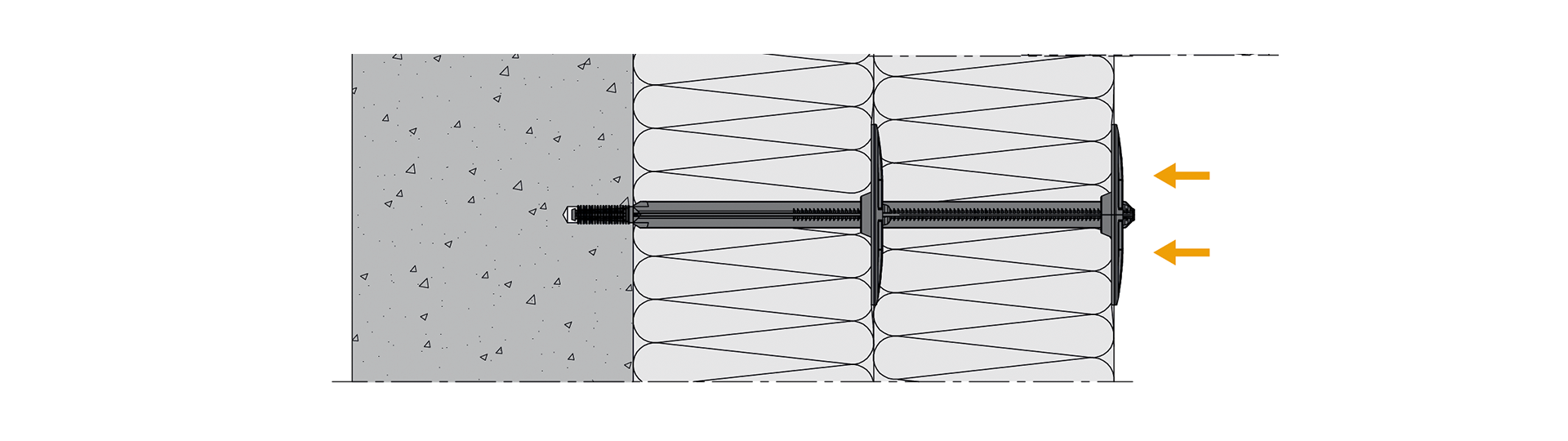

5. Colocación de la arandela supletoria (entre capas y/o para la capa final)

Anclajes_para_aislantes_EJOT

Manualmente, se coloca la arandela DH. El sistema de antirretorno del vástago permite una colocación controlada y libre de la arandela. Esta posibilidad de controlar el posicionamiento a de la arandela, evita el efecto guateado o de sobre apriete del aislamiento.
