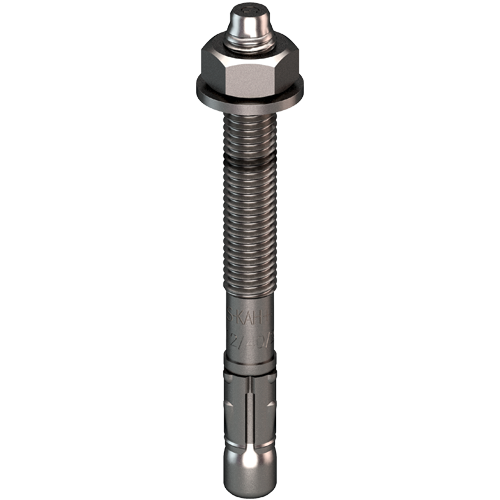

Anclaje metálico EJOT® BA-E Plus

Especificaciones

  • Aplicaciones

    • Para uso en hormigón fisurado y no fisurado ≥ C20/25
    • También adecuado para: materiales duros como piedra natural.
    • Para uso en interiores, exteriores, zonas industriales y costeras.
    • Para fijar cargas medias-pesadas a pilares, estructuras metálicas y estructuras de madera.

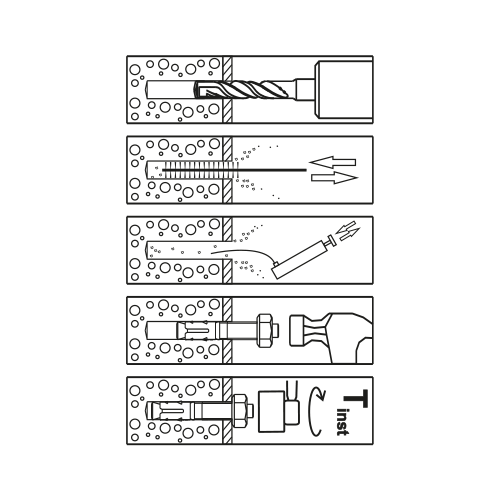

    • Para instalación pasante, previa o distanciada.
  • Características

    • Acero inoxidable A4.
    • Disponible en HCR bajo demanda.
    • Aprobado para: hormigón, opción 1.
    • Clases de resistencia al fuego F30, F60, F90, F120.
    • Aprobación sísmica C1/C2.
  • Nota

    Los valores característicos se aplican para la resistencia a la compresión de hormigón C20/25. Las cargas de diseño del anclaje, para tracción perpendicular en hormigón fisurado.

Filtro

Filtros seleccionados

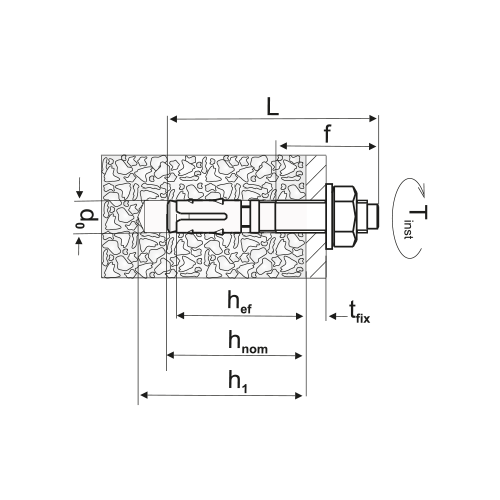

    Descripción Nº de artículo Diámetro mm Longitud mm Espesor fijado ≥ mm Profundidad taladro t ≤ mm Unidades
    BA-E Plus 8/10 9650005310 8.0 75.0 10.0 60.0 50

    Datos técnicos

    Diámetro
    8.0
    Longitud
    75.0
    Espesor fijado ≥
    10.0
    Profundidad taladro t ≤
    60.0
    Profundidad empotrado hv
    48.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 8/10
    Unidades
    50
    BA-E Plus 8/30 9650005312 8.0 95.0 30.0 60.0 50

    Datos técnicos

    Diámetro
    8.0
    Longitud
    95.0
    Espesor fijado ≥
    30.0
    Profundidad taladro t ≤
    60.0
    Profundidad empotrado hv
    48.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 8/30
    Unidades
    50
    BA-E Plus 8/50 9650005314 8.0 115.0 50.0 60.0 40

    Datos técnicos

    Diámetro
    8.0
    Longitud
    115.0
    Espesor fijado ≥
    50.0
    Profundidad taladro t ≤
    60.0
    Profundidad empotrado hv
    48.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 8/50
    Unidades
    40
    BA-E Plus 8/85 9650005316 8.0 150.0 85.0 60.0 40

    Datos técnicos

    Diámetro
    8.0
    Longitud
    150.0
    Espesor fijado ≥
    85.0
    Profundidad taladro t ≤
    60.0
    Profundidad empotrado hv
    48.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 8/85
    Unidades
    40
    BA-E Plus 10/10/- 9650005323 10.0 72.0 10.0 55.0 40

    Datos técnicos

    Diámetro
    10.0
    Longitud
    72.0
    Espesor fijado ≥
    10.0
    Profundidad taladro t ≤
    55.0
    Profundidad empotrado hv
    40.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 10/10/-
    Unidades
    40
    BA-E Plus 10/30/10 9650005325 10.0 92.0 30.0 55.0 40

    Datos técnicos

    Diámetro
    10.0
    Longitud
    92.0
    Espesor fijado ≥
    30.0
    Profundidad taladro t ≤
    55.0
    Profundidad empotrado hv
    40.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 10/30/10
    Unidades
    40
    BA-E Plus 10/40/20 9650005326 10.0 102.0 40.0 55.0 25

    Datos técnicos

    Diámetro
    10.0
    Longitud
    102.0
    Espesor fijado ≥
    40.0
    Profundidad taladro t ≤
    55.0
    Profundidad empotrado hv
    40.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 10/40/20
    Unidades
    25
    BA-E Plus 10/50/30 9650005327 10.0 112.0 50.0 55.0 25

    Datos técnicos

    Diámetro
    10.0
    Longitud
    112.0
    Espesor fijado ≥
    50.0
    Profundidad taladro t ≤
    55.0
    Profundidad empotrado hv
    40.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 10/50/30
    Unidades
    25
    BA-E Plus 10/70/50 9650005329 10.0 132.0 70.0 55.0 25

    Datos técnicos

    Diámetro
    10.0
    Longitud
    132.0
    Espesor fijado ≥
    70.0
    Profundidad taladro t ≤
    55.0
    Profundidad empotrado hv
    40.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 10/70/50
    Unidades
    25
    BA-E Plus 10/100/80 9650005331 10.0 162.0 100.0 55.0 25

    Datos técnicos

    Diámetro
    10.0
    Longitud
    162.0
    Espesor fijado ≥
    100.0
    Profundidad taladro t ≤
    55.0
    Profundidad empotrado hv
    40.0
    Material
    Acero inoxidable A4
    Descripción
    BA-E Plus 10/100/80
    Unidades
    25
