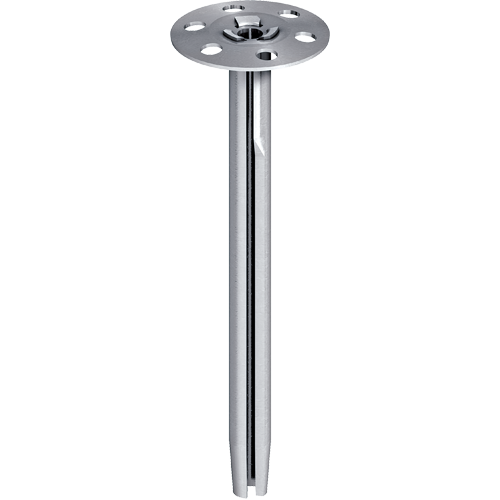

Anclaje metálico para aislante EJOT® DMH

Especificaciones

  • Aplicaciones

    • Fijación de materiales aislantes duros.
    • Aislantes con altos requerimientos de fuego.
    • En combinación con la arandela metálica DMT para aislamientos blandos.
  • Características

    • Instalación sencilla por golpeo; se expande automáticamente.
    • Instalación sencilla.
    • Clase de resistencia al fuego A1: no combustible según DIN EN 13501-1: 2010-01 (certificado de prueba n. °
    • PZ 3.1 / 17-226-1).
  • Datos técnicos

    • Diámetro de pletina: 35 mm
    • Diámetro del eje: 8 mm
    • Diámetro de broca: 8 mm
    • Profundidad taladro ≥ t: 60 mm
    • Profundidad empotrado ≥ hv 40: mm
    • Distancia axial a ≥: 160 mm
    • Distancia al canto ar ≥: 80 mm
    • Espesor mín. de elemento hmin: 100 mm

Filtro

Filtros seleccionados

    Descripción Nº de artículo Diámetro mm Material Espesor del aislamiento mm Longitud del anclaje mm Unidades
    DMH 8 x 80 V 9700030301 8.0 Acero al carbono, con recub. alucinc 1.0 - 30.0 80.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero al carbono, con recub. alucinc
    Espesor del aislamiento
    1.0 - 30.0
    Longitud del anclaje
    80.0
    Descripción
    DMH 8 x 80 V
    Unidades
    250
    DMH 8 x 80 E 9700030302 8.0 Acero inoxidable 1.0 - 30.0 80.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero inoxidable
    Espesor del aislamiento
    1.0 - 30.0
    Longitud del anclaje
    80.0
    Descripción
    DMH 8 x 80 E
    Unidades
    250
    DMH 8 x 110 V 9700030602 8.0 Acero al carbono, con recub. alucinc 30.0 - 60.0 110.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero al carbono, con recub. alucinc
    Espesor del aislamiento
    30.0 - 60.0
    Longitud del anclaje
    110.0
    Descripción
    DMH 8 x 110 V
    Unidades
    250
    DMH 8 x 110 E 9700033603 8.0 Acero inoxidable 30.0 - 60.0 110.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero inoxidable
    Espesor del aislamiento
    30.0 - 60.0
    Longitud del anclaje
    110.0
    Descripción
    DMH 8 x 110 E
    Unidades
    250
    DMH 8 x 140 V 9700030603 8.0 Acero al carbono, con recub. alucinc 60.0 - 90.0 140.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero al carbono, con recub. alucinc
    Espesor del aislamiento
    60.0 - 90.0
    Longitud del anclaje
    140.0
    Descripción
    DMH 8 x 140 V
    Unidades
    250
    DMH 8 x 140 E 9700036904 8.0 Acero inoxidable 60.0 - 90.0 140.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero inoxidable
    Espesor del aislamiento
    60.0 - 90.0
    Longitud del anclaje
    140.0
    Descripción
    DMH 8 x 140 E
    Unidades
    250
    DMH 8 x 170 V 9700030912 8.0 Acero al carbono, con recub. alucinc 90.0 - 120.0 170.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero al carbono, con recub. alucinc
    Espesor del aislamiento
    90.0 - 120.0
    Longitud del anclaje
    170.0
    Descripción
    DMH 8 x 170 V
    Unidades
    250
    DMH 8 x 170 E 9700035912 8.0 Acero inoxidable 90.0 - 120.0 170.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero inoxidable
    Espesor del aislamiento
    90.0 - 120.0
    Longitud del anclaje
    170.0
    Descripción
    DMH 8 x 170 E
    Unidades
    250
    DMH 8 x 200 V 9700031215 8.0 Acero al carbono, con recub. alucinc 160.0 200.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero al carbono, con recub. alucinc
    Espesor del aislamiento
    160.0
    Longitud del anclaje
    200.0
    Descripción
    DMH 8 x 200 V
    Unidades
    250
    DMH 8 x 200 E 9700035215 8.0 Acero inoxidable 120.0 - 150.0 200.0 250

    Datos técnicos

    Diámetro
    8.0
    Material
    Acero inoxidable
    Espesor del aislamiento
    120.0 - 150.0
    Longitud del anclaje
    200.0
    Descripción
    DMH 8 x 200 E
    Unidades
    250
