Construcción industrial ligera

Roof with composite panels

Cubierta con paneles sándwich

Los paneles sándwich son elementos compuestos usualmente por dos láminas metálicas conectadas, de modo que resisten las cargas cortantes, mediante espuma de poliuretano. El ratio peso-capacidad portante es imbatible.
Los paneles se fijan directamente a la subestructura. El panel se presiona lateralmente contra el adyacente y se fija.

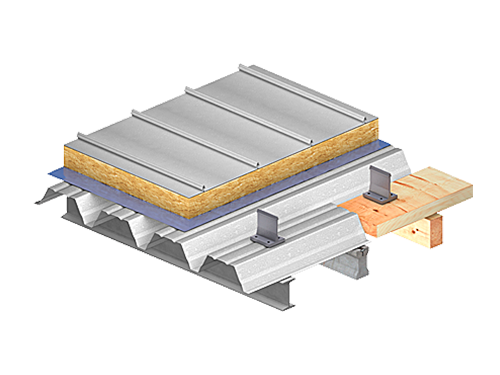

Standing seam double skin roof

Cubierta de doble capa con bandeja engatillada

La chapa se fija a las correas metálicas o de madera del interior. Los clips para engatillar la bandeja se fijan con tornillos autotaldrantes bien a la chapa portante o bien a perfiles adicionales. La bandeja exterior se fija a los clips con una máquina plegadora.

Double-skin profile roof

Cubierta doble capa perfilada

La chapa portante se fija a las correas metálicas o de madera del interior. La chapa exterior se separa con perfiles de pared delgada. La chapa externa sirve de protección climática y la interna como capa portante.

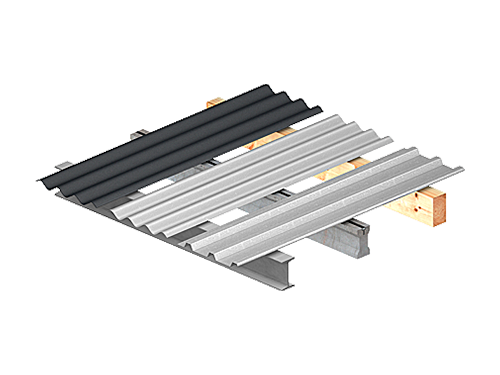

Single-skin Profile Roof

Cubierta monocapa

Cubierta monocapa y sin aislar sobre correas. El cerramiento de cubierta se fija directamente a las correas y está climáticamente expuesto.

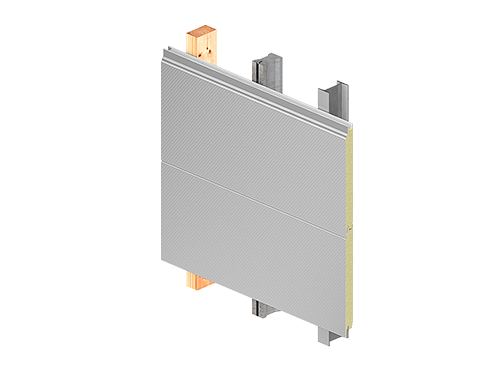

Wall with composite panels

Fachada con paneles sándwich

Los paneles sándwich son elementos compuestos usualmente por dos láminas metálicas conectadas, de modo que resisten las cargas cortantes, mediante espuma de poliuretano. El ratio peso-capacidad portante es imbatible. Los paneles se fijan directamente a la subestructura. El panel se presiona lateralmente contra el adyacente y se fija.

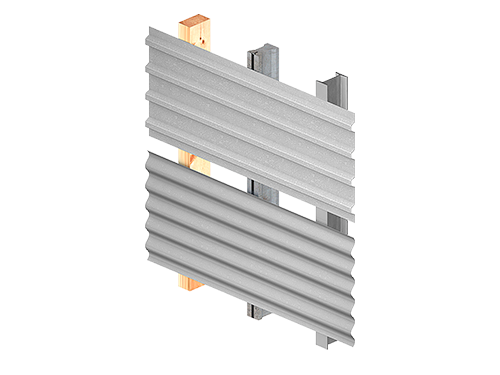

Single-skin profiled wall

Fachada de chapa perfilada/ondulada

La chapa se fija directamente a la subestructura y está climáticamente expuesta.

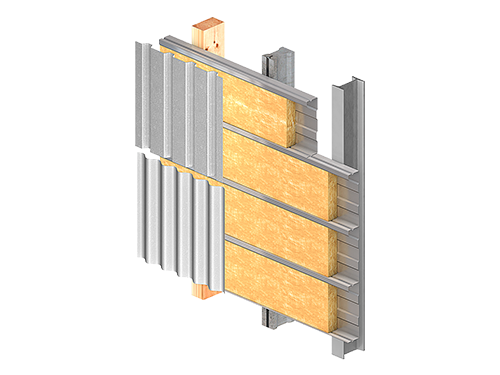

Fachada de sándwich in-situ

La bandeja se fija directamente a los puntales de acero. La chapa exterior se fija a los refuerzos de las bandejas y sirve tanto como protección climática como de unión entre bandejas. Este sistema sirve también como protección contra ruido y fuego. Las propiedades de aislamiento térmico de este sistema de fachada no son tan buenas como en otros tipos de construcción.

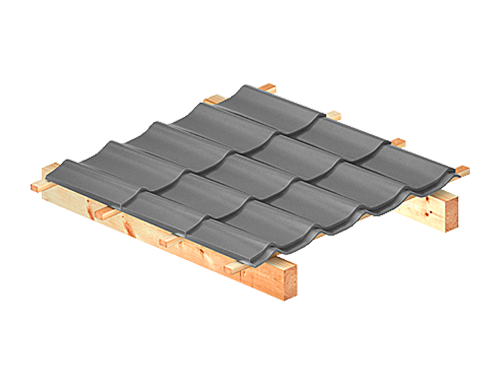

Tejados con teja de chapa

Cubierta monocapa y sin aislar sobre correas. La cubierta está fijada a listones de madera y expuesta a la intemperie.
