SHEETtracs®

Especificaciones

  • Visión general

    • Recomendación de diseño
    • Elevada resistencia de la unión roscada gracias al embudo formado
    • Gran resistencia a las vibraciones
    • Montaje sencillo y seguro gracias a la facilidad de colocación con un par de atornillado reducido
    • Elevado par de ruptura debido a la estable rosca hembra
    • La sección circular de la rosca permite una mayor cobertura de los flancos
    • Compatibilidad con tornillos métricos
    • Folletos y datos de CAD pueden encontrar en el area protegido "CAD & more"

Thomas Steinhauser

CAD & more - Your Online-Service

* To have access to our CAD data, tools and other services, please register here.

SHEETtracs® CAD data *

Here you can directly download CAD data, PDF and DXF drawings.



SHEETtracs® Application Check *

Our Application Check allows you to make a general statement about the feasibility of your individual joining task.



Login to your My EJOT / CAD & more account.

  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

CAD & more - Your Online Service Area

Unfortunately you currently have no authorization to use "CAD & more".

Unfortunately, this data can not be provided to you without the consent of the confidentiality agreement.
Your request will be manually verified, this can take 1 to 3 business days.

  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Grant Access to CAD Data

Unfortunately you currently have no authorization to use "CAD & more".

Apply for access to CAD data.

CAD & More

"CAD & More" provides you with confidential information about our products DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD files, product files, drawings etc.). This data can only be accessed by customers of the EJOT Industrial Division and will not be made


  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Thank you!

Your request will be manually verified, this may take 1 to 3 business days.
You will receive an e-mail as soon as your access for "CAD & more" has been activated.
Thank you for your patience.



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Confirm CAD data renewal

In the e-mail sent by us you will find the link to verify your account, please click on it.
If you do not receive an e-mail within a few minutes, please check your spam folder.



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Can not be renewed

Please contact our customer care



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Uniones seguras en chapas delgadas

El montaje fiable de chapas delgadas con perforado previo siempre ha sido un problema en el sector de las uniones separables. Hace años, en algunas chapas con un espesor de a partir de 1 mm todavía se podían utilizar tornillos autorroscantes comunes; ahora ya no es posible debido a la constante reducción de los espesores de chapa con el objetivo de aprovechar los potenciales de ahorro de costes. EJOT ha desarrollado ahora un solución segura y fiable para el montaje seguro de uniones de chapa con perforado previo y un espesor inferior a 1,5 mm: el tornillo autorroscante SHEETtracs® . Este elemento de unión permite, por tanto, aplicar estrategias de construcción ligera individuales. De este modo, con los tornillos SHEETtracs® resulta posible, por ejemplo, reducir los espesores de chapa de las paredes del cuerpo de los electrodomésticos, lo que supone un factor importante no solo para optimizar el peso, sino también los costes de esta categoría de productos.

Diseño de rosca especial

El EJOT SHEETtracs® tiene un ángulo de flanco asimétrico de 45° (30° / 15°) para crear una rosca hembra estable en la chapa gracias al reducido movimiento de material. Esto aumenta el nivel del par de ruptura del atornillado y permite repetir el montaje varias veces. En la zona cónica inferior del tornillo, el ángulo del flanco se invierte y el embudo resultante se forma principalmente en la dirección de atornillado. La zona de conformado de la rosca no circular garantiza una colocación sencilla y centrada, y las zonas de la rosca elevadas aseguran una penetración segura en el material de chapa. La sección circular en la rosca superior de soporte permite conseguir una mayor cobertura de los flancos en la chapa que las geometrías de rosca no circulares.

SHEETtracs® Application Check

EJOT SHEETtracs® es un tornillo autoroscante para uniones seguros de chapas finas sin agujero previo.


El Online-Tool SHEETtracs® Application Check da la posibilidad al usuario a calcular los valores indicativos relevantes para la fijación, introduciendo el material y el espesor de la chapa a atornillar. Estos valores son, entre otros, el diámetro  necesario del agujero previo o la recomendación del par de apriete para diferentes recubrimientos del tornillo.

SHEETtracs® WN 52 WN54 Head Styles and Drives

WN5241 round washer head with Z cross recess (or H)
WN5242 pan head with cross recess Z (or H)
WN5243 flat countersunk head with cross recess Z (or H)
WN5247 hexagon flange head
WN5251 round washer head with TORX®

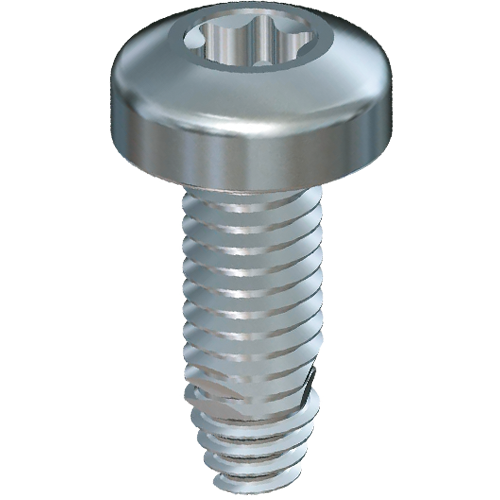

WN5252 pan head with TORX®
WN5254 flat countersunk head with TORX®

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
Click here to register: "CAD & more"
