DELTAsert®

Especificaciones

  • Visión general

    • Recomendación de diseño DELTAsert®
    • Recomendación de diseño DELTAsert® P
    • Montaje sencillo y fiable mediante atornillado directo; no es necesario realizar ninguna operación colocación laboriosa
    • Peso reducido gracias al uso de aluminio en lugar de latón
    • Elevada fuerza de extracción debido a la gran cobertura de los flancos
    • Par de aflojado muy elevado gracias a la rosca autorroscante DELTA PT®
    • Uso muy versátil, tanto en termoplásticos como en duroplásticos

Thomas Steinhauser

Hotline

Applications Engineer

CAD & more - Your Online-Service

In this area we provide CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus. Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

Solución de inserto alternativa (made of aluminium)

La necesidad actual de reducir los costes y el peso en la mayoría de construcciones exige a menudo el uso soluciones de fijación alternativas a los métodos utilizados hasta la fecha. Por ejemplo, en muchas aplicaciones, los componentes todavía se fijan con frecuencia de forma indirecta entre sí mediante un inserto, introducido con dificultad en el componente, y un tornillo métrico. Una alternativa a este laborioso método es el nuevo EJOT DELTAsert® de aluminio, que permite realizar una fijación autorroscante en componentes termoplásticos sometidos a esfuerzos elevados y que hasta ahora solo se podían fijar con insertos introducidos previamente o montados posteriormente con ultrasonidos.

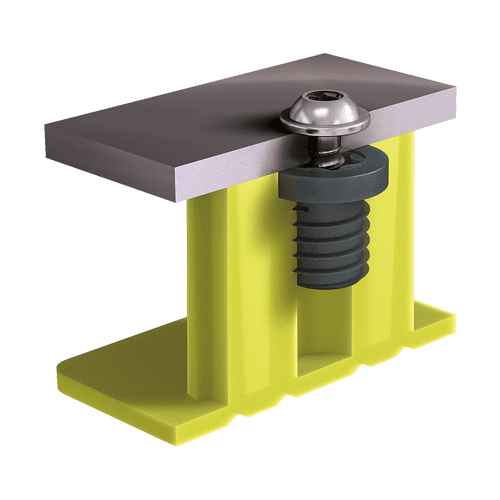

Alternative insert solution made of plastic

For the realisation of a stable fastening point the material strength of components made of thermoplastics is often insufficient. Even optimisations such as a larger screw diameter, wall thickness increase or increased installation depth are only partially suited to solve this problem. For these difficult conditions EJOT has developed the innovative plastic insert solution DELTAsert® P which, combined with the EJOT DELTA PT® screw, facilitates process reliable fastening.

Montaje sencillo

EJOT DELTAsert® se monta directamente con una atornilladora convencional con limitación de par en el componente de plástico preparado y no es necesario realizar controles adicionales. El par de apriete se puede documentar a través de la unidad atornilladora. Esta operación tarda unos dos segundos. El montaje siguiente de la pieza de sujeción en el DELTAsert® se efectúa con el tornillo EJOT ALtracs® Plus 60, también autorroscante. Opcionalmente, en la versión con la rosca interior métrica M6 se puede utilizar un tornillo métrico. En ambos casos, se garantiza un montaje sencillo y seguro.
