DELTA PT®

Especificaciones

  • Visión general

    • Recomendación de diseño
    • Atornillado directo en plástico, con gran capacidad de carga
    • Elevada resistencia a la fatiga
    • Seguridad mediante resistencia a la tracción, a la torsión y a las vibraciones
    • Amplio margen de velocidades de atornillado posible
    • Diseño sencillo con el programa de pronóstico EJOT® DELTA CALC
    • Construcción ligera: posibilidad de utilizar tornillos más cortos o de diámetros más reducidos bajo determinadas condiciones
    • Folletos y datos de CAD pueden encontrar en el area protegido "CAD & more"

Thomas Steinhauser

CAD & more - Your Online-Service

* To have access to our CAD data, tools and other services, please register here.

DELTA PT® CAD data *

Here you can directly download CAD data, PDF and DXF drawings.



DELTA CALC® Prognosis Program *

Use our prognosis program for the calculation and dimensioning of your fastening connection. This software combines the guidelines of VDI 2230 with extensive experience of EJOT in direct fastening.



Login to your My EJOT / CAD & more account.

  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

CAD & more - Your Online Service Area

Unfortunately you currently have no authorization to use "CAD & more".

Unfortunately, this data can not be provided to you without the consent of the confidentiality agreement.
Your request will be manually verified, this can take 1 to 3 business days.

  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Grant Access to CAD Data

Unfortunately you currently have no authorization to use "CAD & more".

Apply for access to CAD data.

CAD & More

"CAD & More" provides you with confidential information about our products DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD files, product files, drawings etc.). This data can only be accessed by customers of the EJOT Industrial Division and will not be made


  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Thank you!

Your request will be manually verified, this may take 1 to 3 business days.
You will receive an e-mail as soon as your access for "CAD & more" has been activated.
Thank you for your patience.



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Confirm CAD data renewal

In the e-mail sent by us you will find the link to verify your account, please click on it.
If you do not receive an e-mail within a few minutes, please check your spam folder.



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Can not be renewed

Please contact our customer care



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Todoterreno en plásticos

El tornillo EJOT DELTA PT® es un elemento de unión especial que permite realizar un atornillado directo seguro y sencillo en materiales de termoplástico. Como desarrollo lógico del EJOT PT® , es el resultado de años de perfeccionamiento y práctica en el atornillado directo, incluso de materiales constructivos termoplásticos sometidos a altas solicitaciones. Dentro de los posibles campos de aplicación se incluyen todas las aplicaciones industriales. En especial en la industria automovilística, en la que los componentes utilizados tienen que soportar cargas muy elevadas, el tornillo DELTA PT® ha demostrado ser un elemento de unión fiable y particularmente duradero.

Asistencia individual durante el diseño

El EJOT DELTA CALC®, un programa de pronóstico basado en los parámetros mecánicos de miles de atornillados de aplicaciones y de prueba, es una valiosa asistencia para el diseño preliminar de los atornillados directos en materiales termoplásticos. Esta herramienta tiene guardados los parámetros de atornillado del tornillo DELTA PT® en función de los materiales y de las dimensiones de perforado previo. De este modo, se puede ahorrar un tiempo valioso a la hora de diseñar un nuevo componente.

Rosca de geometría innovadora

La geometría especial de la rosca del EJOT DELTA PT® es el resultado de un análisis continuo del movimiento del material durante el tallado de la rosca. El ángulo de flanco de este tornillo permite reducir el estiramiento radial con respecto a los flancos de rosca convencionales con un ángulo de flanco de 60°. Puesto que el ángulo de 20° o de 30° genera un estiramiento radial muy reducido, se puede realizar un diseño de paredes muy delgadas. Por tanto, el flanco de rosca permite eliminar el material plástico mecanizado de forma óptima incluso en termoplásticos reforzados. El paso ideal del tornillo DELTA PT® se ha determinado equilibrando una fuerza de apriete lo más grande posible con una presión superficial pequeña en el plástico. Con este paso se consigue una gran cobertura de la rosca, incluso con profundidades de inserción muy reducidas.

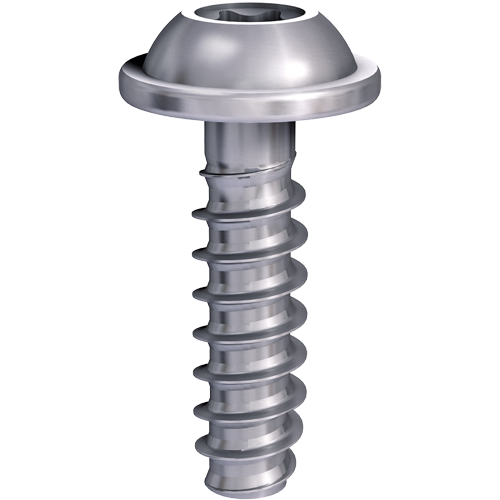

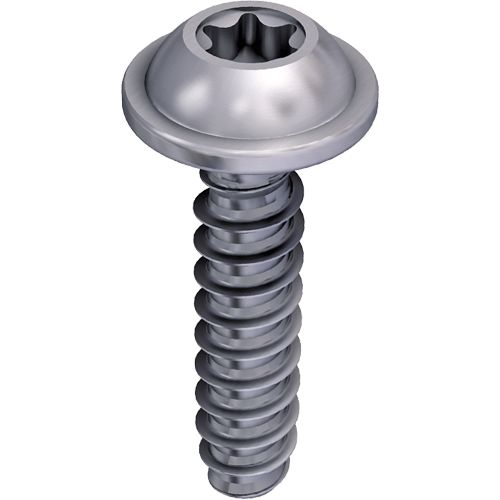

DELTA PT® WN54 Head Styles and Drives

WN5411 round washer head with cross-recess Z (or H)
WN5412 pan head with cross recess Z (or H)
WN5447 hexagon washer head
WN5451 round washer head with TORX PLUS®/AUTOSERT
WN5452 pan head with TORX PLUS®/AUTOSERT
WN5453 oval countersunk head with TORX PLUS®/AUTOSERT
WN5454 flat countersunk head with TORX PLUS®/AUTOSERT
