DELTA PT® DS

Especificaciones

Visión general
- Atornillado directo seguro y fiable en duroplásticos
- Potencial de ahorro mediante estandarización: un tipo de tornillo para termoplásticos y duroplásticos
- Montaje sencillo gracias a la colocación del tornillo sin dificultades
- Realización de profundidades de taladro menores a las de los tornillos con filo fresado
- Mayor cobertura de los flancos con la misma profundidad de inserción que los tornillos con filo fresado

Descargas

Español

Recomendación de diseño DELTA PT DS 1 MB

Inglés

Recomendación de diseño DELTA PT DS 1 MB

Thomas Steinhauser

tsteinhauser@ejot.com
+34 977 21 80 32

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more - Your Online-Service

In this area we provide CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus. Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

Especialista en duroplásticos

Los materiales alternativos, que hasta hace pocos años todavía no se tenían en cuenta en la tecnología de fijación, se utilizan ahora en múltiples aplicaciones industriales. En particular, los duroplásticos sustituyen con frecuencia a otros materiales; en el caso de la industria automovilística, esto suele ocurrir para reducir el peso de los componentes. Para conseguir una unión segura y duradera de estos componentes, por lo general, sometidos a grandes esfuerzos, los elementos de unión utilizados deben cumplir requisitos muy altos. EJOT satisface estos requisitos con el nuevo DELTA PT^® DS, que está basado en el eficaz tornillo DELTA PT^® y que, debido al especial diseño de su rosca, es idóneo para desempeñar las tareas más exigentes de atornillado autorroscante en duroplásticos.

Extremos roscados modificados

La forma de rosca "DS" (DuroSet) es la clave para cumplir con estos complicados requisitos de fijación. El tornillo EJOT DELTA PT ^® DS con la eficaz geometría de rosca DELTA PT^® tiene unos surcos especiales que permiten un conformado óptimo de la rosca hembra. Estos surcos son especialmente pronunciados en la punta del tornillo y se van estrechando a medida que se acercan a la cabeza del tornillo. El nuevo diseño de la zona de conformado de la rosca permite un par de atornillado bajo y un alto par de ruptura. El DELTA PT^® DS impide, por tanto, que se rompa el cilindro al realizar un atornillado directo. Este innovador tornillo, por tanto, está optimizado para construcciones en las que, debido a la dureza y a la fragilidad del material utilizado, el atornillado directo debe satisfacer unas exigencias particularmente elevadas.

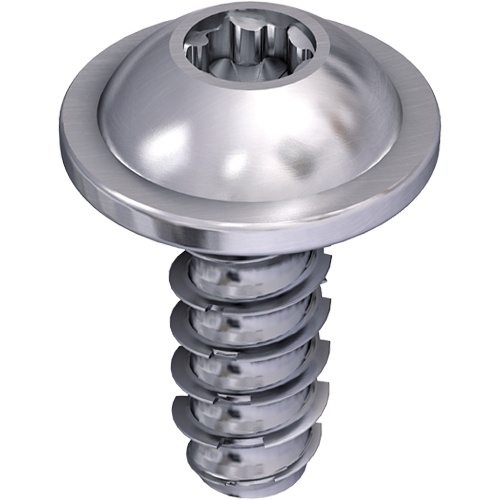

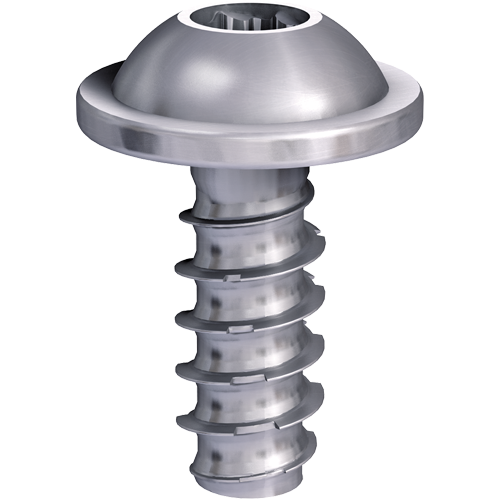

DELTA PT^® DS Head Styles and Drives

WN5411 round washer head with cross-recess Z (or H)
WN5412 pan head with cross recess Z (or H)
WN5451 round washer head with TORX PLUS^®/AUTOSERT
WN5452 pan head with TORX PLUS^®/AUTOSERT
WN5453 oval countersunk head with TORX PLUS^®/AUTOSERT
WN5454 flat countersunk head with TORX PLUS^®/AUTOSERT

For detailed information, please refer to the EJOT company standard.
You can download these in our service area "CAD & more".
Click here to register: "CAD & more"
