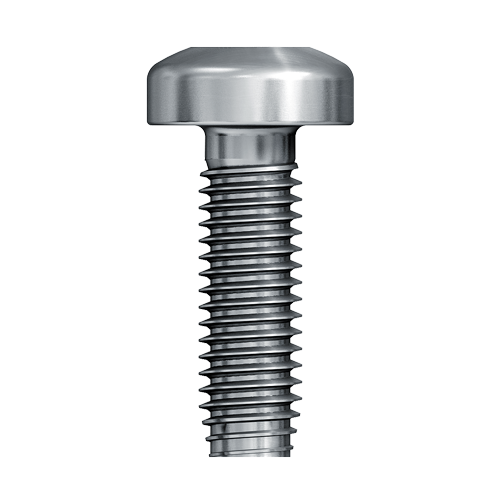

ALtracs® Plus

Especificaciones

  • Visión general

    • Recomendación de diseño
    • Los tornillos autorroscantes para metales ligeros
    • Idoneidad para la construcción ligera: la geometría de rosca optimizada de ALtracs® Plus permite dimensiones de atornillado más pequeñas y más cortas; con un elevado nivel de resistencia constante
    • El programa de prognosis ALtra CALC® para predimensionar las fijaciones le ahorra hacer costosos ensayos con sus piezas
    • Elevadas fuerzas de apriete y larga resistencia, incluso bajo grandes cargas dinámicas y térmicas
    • Reducción de hasta el 40 % de los costes gracias al aprovechamiento de los potenciales de ahorro en las secuencias de trabajo, en el tornillo y en el componente
    • Diseño sencillo con el programa de pronóstico EJOT® ALtra CALC
    • Excelente resistencia a las vibraciones sin elementos de protección adicionales
    • Elevada seguridad de montaje gracias a los reducidos pares de conformado y los elevados pares de ruptura
    • En caso de intervención técnica se puede utilizar un tornillo métrico
    • Folletos y datos de CAD pueden encontrar en el area protegido "CAD & more"

Thomas Steinhauser

CAD & more - Your Online-Service

* To have access to our CAD data, tools and other services, please register here.

ALtracs® Plus CAD data *

Here you can directly download CAD data, PDF and DXF drawings.



ALtra CALC® Prognosis Program *

Use our prognosis program for the calculation and dimensioning of your fastening connection. This software combines the guidelines of VDI 2230 with extensive experience of EJOT in direct fastening.



Login to your My EJOT / CAD & more account.

  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

CAD & more - Your Online Service Area

Unfortunately you currently have no authorization to use "CAD & more".

Unfortunately, this data can not be provided to you without the consent of the confidentiality agreement.
Your request will be manually verified, this can take 1 to 3 business days.

  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Grant Access to CAD Data

Unfortunately you currently have no authorization to use "CAD & more".

Apply for access to CAD data.

CAD & More

"CAD & More" provides you with confidential information about our products DELTA PT®, ALtracs® Plus, SHEETtracs® (CAD files, product files, drawings etc.). This data can only be accessed by customers of the EJOT Industrial Division and will not be made


  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Thank you!

Your request will be manually verified, this may take 1 to 3 business days.
You will receive an e-mail as soon as your access for "CAD & more" has been activated.
Thank you for your patience.



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Confirm CAD data renewal

In the e-mail sent by us you will find the link to verify your account, please click on it.
If you do not receive an e-mail within a few minutes, please check your spam folder.



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Can not be renewed

Please contact our customer care



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Can not process your request for CAD

Please contact our customer care



  • For technical questions please contact our Hotline Team +49 2751 529-123
    Problems with your access? Mail to: service-industrie@ejot.com

Especialista en metales ligeros

Los tornillos EJOT ALtracs® Plus son elementos de unión autorroscantes especialmente desarrollados para conseguir las máximas resistencias de atornillado en materiales de metal ligero y otros metales no férreos como el cinc, el cobre o el latón. ALtracs® Plus se puede atornillar directamente en el taladro fundido. En comparación con los tornillos métricos, con estos tornillos se puede conseguir un ahorro económico significativo, puesto que se reduce el número de operaciones (p. ej. el tallado de la rosca). Como desarrollo lógico del tornillo ALtracs® , ALtracs® Plus consigue valores de resistencia similares a los de un tornillo métrico de la clase de resistencia 10.9.

Asistencia individual durante el diseño

El nuevo programa de pronóstico EJOT ALtra CALC®, que se basa en los parámetros mecánicos de miles de atornillados de aplicaciones y de prueba, es una valiosa asistencia para el diseñador industrial a la hora de realizar el diseño preliminar de atornillados directos en metales ligeros. Este software tiene guardados los parámetros de atornillado del tornillo ALtracs® Plus en función de los materiales y de las dimensiones de perforado previo. De este modo, se puede ahorrar un tiempo valioso a la hora de diseñar un nuevo componente.

Diseño de rosca optimizado

La geometría de la rosca tiene una importancia especial en el atornillado directo en metales ligeros, ya que las diferentes resistencias del acero y del metal ligero requieren una adaptación específica de los tornillos de acero. El ángulo de flanco del tornillo de 33° forma una rosca hembra considerablemente más resistente que las roscas de 60°. La rosca hembra del material de metal ligero más débil se refuerza con el dentado de la rosca más grueso, de manera que se consigue equilibrar el índice de estabilidad. La asimetría del ángulo de flanco causa un movimiento óptimo del material y una mayor cobertura de la superficie.

Montaje seguro

Los bajos pares de roscado y altos pares de ruptura resultantes del ALtracs® Plus ofrecen un amplio margen para realizar un montaje seguro con atornilladoras neumáticas y eléctricas sencillas. Además, también es posible realizar operaciones de apriete controladas por par de apriete y ángulo de giro más allá del límite de elasticidad del tornillo, puesto que se puede determinar constructivamente el criterio de fallo de pasado de rosca o de ruptura del tornillo. La sección circular de la rosca combinada con diferentes profundidades de inserción (de 1 a 2,5 x d) ofrece un alto grado de flexibilidad a la hora de seleccionar el sistema de atornillado adecuado. Los flancos de rosca puntiagudos del ALtracs® Plus combinados con la punta cónica del surco permiten centrar y enroscar fácilmente el tornillo, incluso en taladros fundidos con herramientas de atornillado manuales.

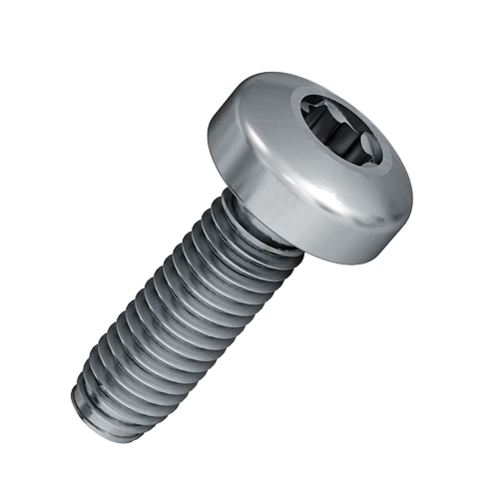

ALtracs® Plus WN 51 Head Styles and Drives

La geometría de la rosca tiene una importancia especial en el atornillado directo en metales ligeros, ya que las diferentes resistencias del acero y del metal ligero requieren una adaptación específica de los tornillos de acero. El ángulo de flanco del tornillo de 33° forma una rosca hembra considerablemente más resistente que las roscas de 60°. La rosca hembra del material de metal ligero más débil se refuerza con el dentado de la rosca más grueso, de manera que se consigue equilibrar el índice de estabilidad. La asimetría del ángulo de flanco causa un movimiento óptimo del material y una mayor cobertura de la superficie.
