Accesorios de peso ligero a medio

Consejos de nuestros expertos en SATE - Parte 3

Esto es lo que importa a la hora de fijar

Las fachadas de los edificios deben soportar una variedad de accesorios, como toldos, carpas, barandillas, lámparas, buzones, etc. Las fachadas SATE plantean desafíos especiales en lo que respecta a la fijación.

Por regla general, las diferentes piezas de fijación se dividen en los siguientes grupos:
  • ligero
  • peso medio
  • pesado y
  • accesorios relevantes para la seguridad.

Nuestro consejo de experto actual trata sobre accesorios ligeros y de peso medio. Los accesorios ligeros son aquellos con una carga útil de hasta 5 kg, los accesorios de peso medio son aquellos con una carga útil de hasta 15 kg.
Para obtener información sobre cómo sujetar accesorios pesados y relevantes para la seguridad, consulte nuestro Consejo de expertos en SATE, Parte 4.

En principio, todas las soluciones de fijación para fachadas con aislamiento térmico deben cumplir los siguientes requisitos:
  • Capacidad de carga segura y transferencia de carga en el sustrato/material aislante
  • Resistencia a la intemperie e impermeabilidad a la lluvia.
  • Minimización de puentes térmicos

Además, la funcionalidad del SATE no debe verse afectada por el accesorio o la solución de fijación correspondiente.

Las soluciones improvisadas, como las construcciones de acero o de madera, rara vez cumplen estos requisitos. En tales casos suelen producirse los siguientes errores/daños:
  • Problemas con conexiones/sellos
  • Capacidad de carga demasiado baja/deformaciones demasiado altas
  • La durabilidad de los materiales del sistema no está clara (por ejemplo, la madera puede pudrirse)


Cómo encontrar la solución de fijación adecuada para la pieza de fijación que se va a montar

La selección del elemento de montaje óptimo está determinada por las cargas que actúan sobre el accesorio, así como por el momento de montaje. Las cargas actuantes se componen esencialmente del peso del implemento, las cargas útiles (cargas variables) y las influencias climáticas. Puede obtener más información sobre las diferentes cargas en nuestro próximo Consejo de experto, parte 4.


Fijación de accesorios ligeros (hasta 5 kg por accesorio)

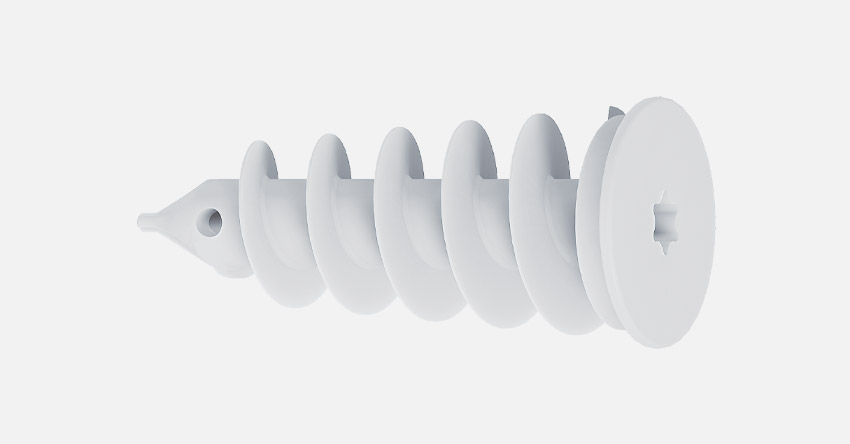

Dependiendo del material aislante, se pueden fijar fijaciones ligeras directamente en el plano aislante.


Fijación de implementos de peso medio (hasta 15 kg por implemento)

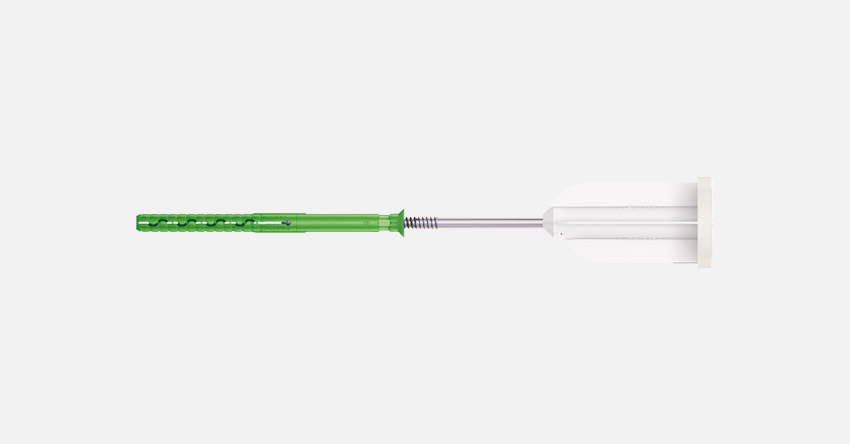

Los accesorios de peso medio deben fijarse en el sustrato para poder transferir cargas de forma fiable y duradera. Para una fijación relevante para la seguridad se requiere una fijación autorizada. Los componentes colgantes ofrecen una gran superficie objetivo para cargas de viento y nieve y, por lo tanto, también requieren una aprobación de la autoridad de construcción (p. ej. antenas parabólicas).
Beispiel für Befestigung eines Anbauteils bis 5 kg und von 5-15 kg

Left: Example of fastening an attachment up to 5 kg (here house number), fastening in the layer of insulation. Right: Example of fastening an attachment between 5 and 15 kg (here rainfall pipe), fastening in substrate.

El momento de montaje es importante


El momento del montaje es el segundo criterio importante para la selección de la solución de fijación correcta. Aquí se distingue entre "fijación antes o durante la instalación del SATE" y "fijación posterior".
Befestigung von Anbauteilen an einem Beispielobjekt
Los accesorios también se pueden fijar antes y durante la instalación del SATE, pero también después.

Fijación antes o durante la instalación del SATE

En este caso, la posición exacta del accesorio ya se conoce antes o durante la instalación del SATE. Las soluciones de fijación para accesorios se pueden integrar directamente en el sistema compuesto de aislamiento térmico exterior.


Fijación posterior

A menudo, todavía no se ha planificado la posición o el tipo de accesorios que se van a montar en la envolvente del edificio. La instalación se realiza posteriormente sobre una fachada SATE ya terminada.

Con el equipo Iso, EJOT ha creado un grupo de productos para la fijación planificada y posterior de fijaciones en fachadas SATE que ofrece una solución a todos los problemas de fijación.
