Chernóbil: construcción de un nuevo sarcófago con tornillos bimetálicos autotaladrantes de EJOT.


Hace más de 30 años, el 26 de abril de 1986 en Chernóbil, tuvo lugar uno de los mayores accidentes nucleares de la historia. Desde entonces, un sarcófago provisional había estado asegurando el reactor 4, donde se produjo el fallo aquel día. Pero la construcción de este sarcófago provisional era porosa y filtraba el agua y el polvo, se hizo a 20-30 años vista. Más adelante, se llevaron a cabo trabajos de estabilización por los cuales la cubierta oxidada quedaba protegida, para que durase hasta el año 2023 aproximadamente.

Posteriormente se construyó el nuevo y actual sarcófago, montado con tornillos EJOT con el objetivo de confinar los restos de forma segura durante un periodo mucho más largo, al menos 100 años.

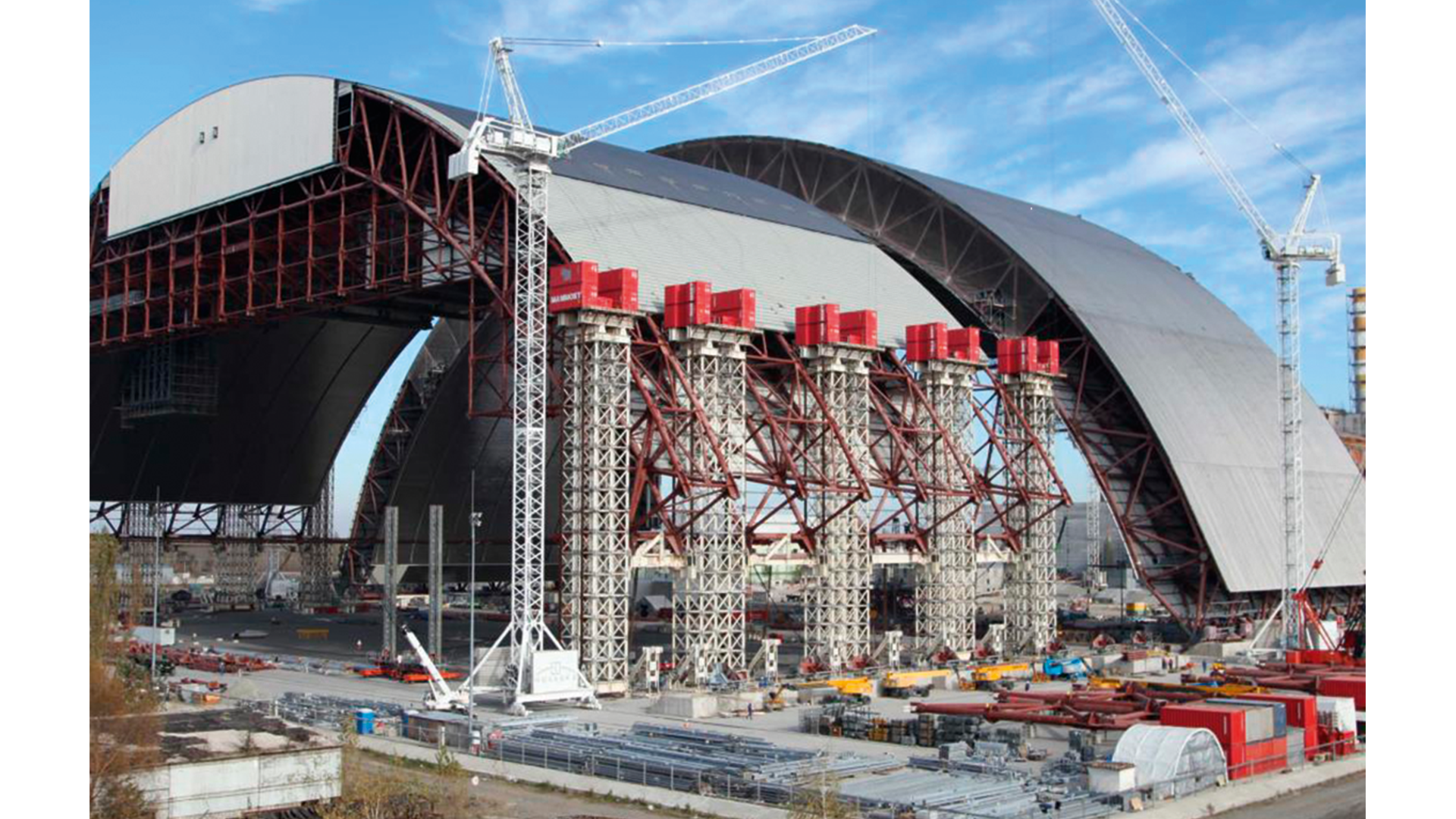

Sarcófago Chernóbil EJOT


El arco de Chernóbil: construcción de un nuevo sarcófago con tornillos bimetálicos autotaladrantes de EJOT.

El nuevo sarcófago es la construcción móvil más larga jamás construida. Los trabajos de construcción estaban planeados para que acabasen a finales del verano de 2015. Entonces el reactor quedaría asegurado, encapsulado por lo menos durante 100 años. La construcción sobre el antiguo sarcófago no era posible debido a la alta radiación del sitio. Por esa razón, el sarcófago se construyó en instalaciones próximas, para ser más tarde empujado sobre el sarcófago existente.


Detalles del proyecto: Chernobyl New Safe Confinement (Chernobyl Arc.)

  • Construcción de un nuevo sarcófago para el bloque del reactor destruido.
  • Estructura móvil más larga jamás construida
  • El Consorcio Europeo de Novarka se adjudicó el contrato en septiembre de 2007.


Función del sarcófago:

  • Asegurar el revestimiento del bloque del reactor durante al menos 100 años.
  • Protección frente a la corrosión y otros factores ambientales de carácter agresivo.
  • Prevenir la penetración del agua y liberación de polvo radiactivo.
  • Permitir el desmantelamiento de la estructura inestable remanente.
  • Hacer posible la recuperación de los restos de combustible


Diseño:

  • Estructura de acero probada, hecha de tubos de metal reforzado con forma arqueada para minimizar los trabajos de mantenimiento y reparación.
  • Instalación de una grúa para el desmantelamiento del antiguo sarcófago.
  • La cubierta a dos aguas permite empujar la estructura sobre el reactor.
  • Una cubierta exterior de doble pared se une a la estructura para sellar el interior y aislarlo de los cambios de tiempo.
  • Revestimiento exterior e interior; distancia entre ambos de 13,8 m aprox.
  • La temperatura y humedad relativa pueden ser reguladas.


Dimensiones:

  • Peso: 29.000 toneladas
  • Ancho: 257 metros
  • Longitud: 167 metros
  • Altura: 109 metros


Diseño de secciones / planificación del tiempo:

El sarcófago fue construido en 2 secciones, divididas en 4 pasos. La primera sección se construyó entre abril de 2012 y octubre de 2013. La segunda sección se construyó entre noviembre de 2013 y junio de 2015.

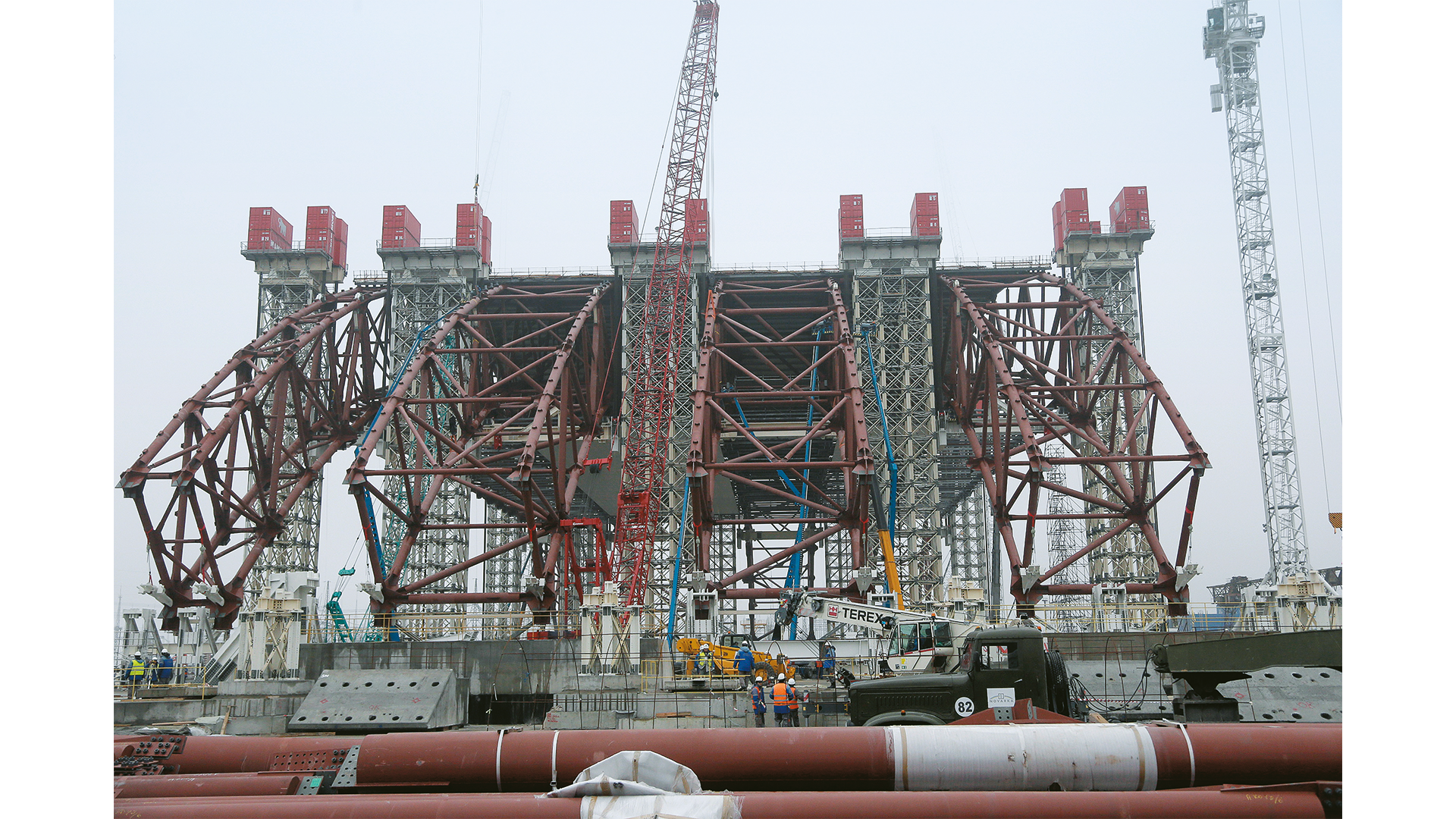

Sarcófago Chernóbil EJOT

EJOT en el proyecto:

Para la elección de EJOT como posible proveedor del proyecto, fuimos convincentes por dos razones: primero porque la compañía era capaz de responder preguntas técnicas en detalle, y segundo, porque garantizaba la calidad máxima del servicio. Esto significa que toda la producción y procesos se monitorizaban constantemente a partir de una inspección de mercancías entrantes - la verificación de identidad.

Para EJOT es muy importante cumplir con los estándares de calidad, por eso se garantizan los procesos de fabricación mediante estandarizaciones, así como pruebas internas según especificaciones de la EOTA (Organización de Aprobaciones Técnicas Europeas).

En total, hay cerca de 3 millones de tornillos EJOT en la subestructura del arco del sarcófago. Principalmente de la gama JT3 de acero inoxidable austenítico A2.

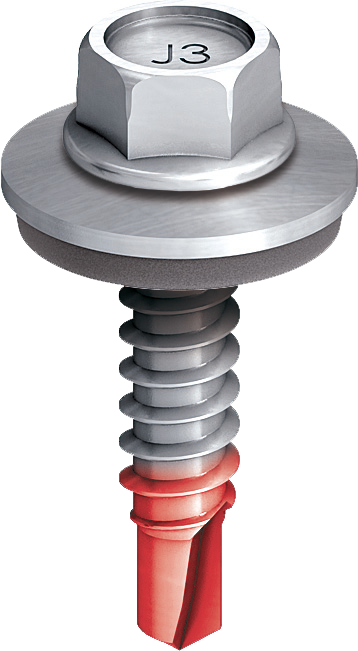

Tornillo autotaladrante bimetálico EJOT Super Saphir JT3:

Sarcófago Chernóbil EJOT




Funciones:

  • Fijación de perfiles trapezoidales a correas de acero.
  • Fijación de revestimiento interior y exterior.
  • Fijación del perfil intermedio (parte superior) al perfil trapezoidal.
