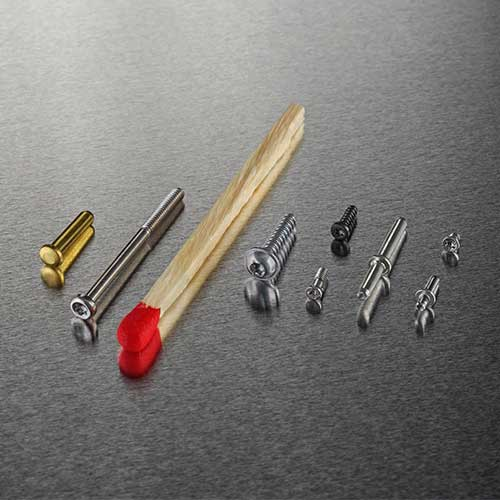

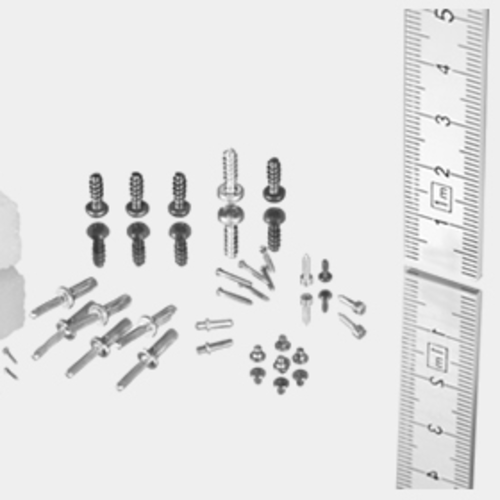

EJOT Micro tornillos

Especificaciones

  • Visión general

    • Atornillado directo autorroscante de los componentes más pequeños - a partir de diámetro de 1 mm ( mas pequeño a petición )
    • Tornillos metricos según DIN/ISO y requerimientos especiales a partir de 1 mm (a petición )
    • Piezas sin rosca a petición a partir de 0,6 mm
    • Equipado con todas las ventajas de las medidas mas grandes
    • Unión separable y por eso favorable al reciclaje
    • Diferentes geometrías de rosca posibles, por lo que es apto para el uso con prácticamente cualquier material
    • Distribuición de tensión uniforme
    • No es necesario utilizar insertos adicionales o piezas de inserción
    • Se puede utilizar en el montaje automatizado
    • Reducción de los tiempos de ciclo, posibilidad de prescindir de secuencias de trabajo completas



Thomas Steinhauser

Hotline

Applications Engineer

CAD & more - Your Online-Service

In this area we provide CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus. Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

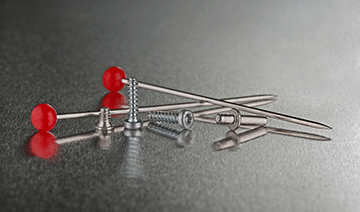

Soluciones de fijación seguras para los componentes más pequeños

Con el desarrollo de microtornillos, EJOT responde a la creciente demanda de soluciones de fijación especiales para componentes pequeños de muchas industrias. En esta miniaturización, en particular si se consideran las estrategias actuales de construcción ligera de muchos fabricantes, cada gramo y cada milímetro que se pueda ahorrar reviste una especial importancia. Al mismo tiempo, estas aplicaciones en el «ámbito microscópico» exigen que la tecnología de fijación utilizada cumpla unos requisitos muy elevados.

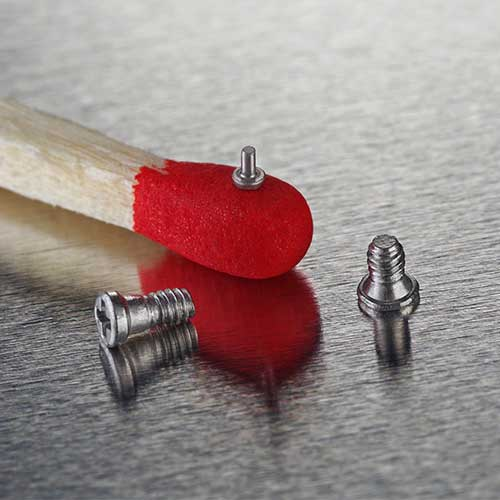

EJOT ha reconocido a tiempo esta tendencia a la miniaturización de componentes y ha desarrollado tornillos de pequeñas dimensiones, los microtornillos EJOT®. Así, ahora es posible fabricar un tornillo DELTA PT® para el atornillado directo en termoplásticos con un diámetro nominal de 1 mm, que es adecuado, por ejemplo, para el microatornillado de carcasas de teléfonos móviles. Estos microtornillos, además, reúnen todas las ventajas de los tornillos de mayor tamaño. En el montaje final de componentes, se aplican con extraordinaria flexibilidad. Este comprende desde el atornillado manual hasta el atornillado automatizado en grandes series, lo que en la actualidad ya es el estándar en múltiples microaplicaciones industriales.

Ausencia de tolerancias

La resistencia mecánica permanente de la fijación es especialmente importante para el usuario. Con los tornillos autorroscantes de EJOT se consigue una elevada resistencia, en particular también en el «ámbito microscópico», que se debe en gran medida a la ausencia de tolerancias de la rosca. Por el contrario, las uniones por tornillos métricas «clásicas» siempre presentan un cierto «juego» en la rosca. La ventaja de esta «ausencia de tolerancia» del atornillado directo es aún mayor, cuanto más pequeña es la unión por tornillos. Por tanto, los microtornillos EJOT® son una solución de fijación siempre segura, incluso con condiciones estructurales difíciles.

Desde un punto de vista económico, el diseño autorroscante de los microtornillos EJOT® permite también aprovechar al máximo los amplios potenciales de ahorro, puesto que se puede prescindir por completo de secuencias de trabajo adicionales como, por ejemplo, el tallado previo de la rosca, que resulta especialmente difícil en tornillos de dimensiones pequeñas. Con los microtornillos de EJOT, el elevado desgaste de la herramienta que se produce en las uniones por tornillos métricas durante el tallado previo de la rosca también forma parte del pasado. Al utilizar microtornillos EJOT® se garantiza la máxima eficiencia de costes. Con frecuencia es posible conseguir un amplio ahorro ya durante la fase de desarrollo, puesto que, con un alto grado de miniaturización, cada vez cobra más importancia que haya un juego suave entre el componente a unir, el tornillo y el sistema de atornillado. Por tanto, la alimentación y el montaje final se tienen en cuenta desde la fase inicial de desarrollo. A continuación, EJOT desarrolla la solución de fijación apropiada en colaboración con el cliente.

Los microtornillos EJOT® se pueden utilizar con prácticamente cualquier material gracias a sus geometrías de rosca individuales adaptadas al material utilizado. Estos tornillos están específicamente diseñados para el atornillado en plásticos, metales ligeros y aceros. Además, debido a su facilidad de reparación, son la mejor alternativa para realizar tareas de soldadura indirecta, pegado, grapado o soldadura directa.
