EJOT® ADJUSTtec

Especificaciones

  • Visión general

    • Elemento de ajuste estándar con preajuste individual del par de ajuste
    • Fijación y ajuste con un solo elemento
    • Dimensionado individual del margen de ajuste
    • Reducción de los costes de montaje con el atornillado directo
    • Posibilidad de integrar funciones opcionales

Thomas Steinhauser

Hotline

Applications Engineer

CAD & more - Your Online-Service

In this area we provide CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT®, SHEETtracs® and ALtracs® Plus. Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.


CAD & more

La fijación de componentes

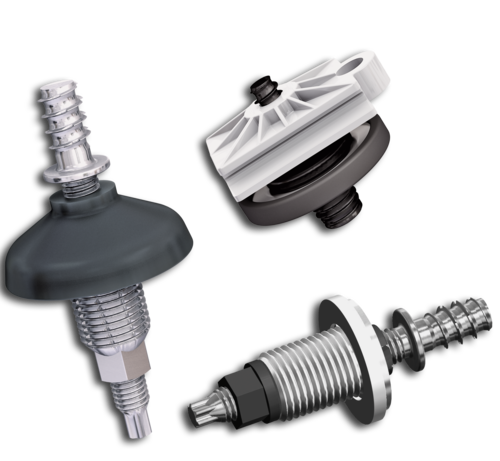

En la construcción moderna de vehículos es necesario diseñar la fijación de piezas de montaje de forma que se pueda ajustar. Los requisitos que deben cumplir las soluciones de fijación han evolucionado desde la simple fijación, pasando por la compensación de tolerancias, hasta los sistemas multifuncionales. La flexibilidad constructiva de los elementos de ajuste EJOT® ADJUSTtec permite otras funciones como un par de giro adicional ajustable, un posicionamiento de alta precisión, el sellado o la aplicación del principio de construcción ligera, mediante el uso de metales ligeros o de plásticos de gran capacidad. Un caso "típico" de aplicación de esta categoría de productos son las luces traseras, que tienen que ser regulables para poderlas ajustar con precisión en su posición respecto a los componentes contiguos del vehículo. Esto se ha hecho necesario en muchos modelos de vehículos, ya que la uniformidad en la dimensiones de las ranuras en la carrocería constituye un importante indicador de calidad para los clientes. Variantes de los elementos de ajuste EJOT® ADJUSTtec:

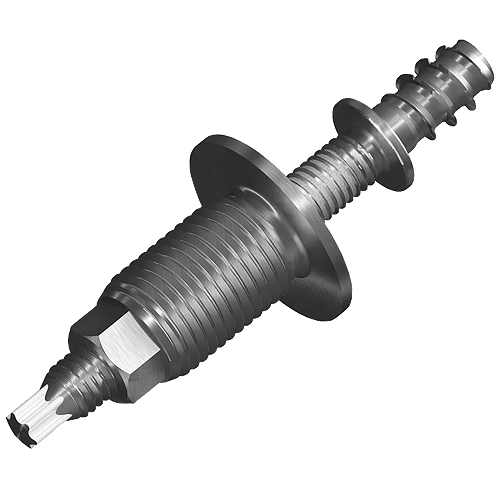

EJOT ADJUSTtec "Universal"

El elemento de ajuste y de fijación para prácticamente todas las aplicaciones. En este elemento se puede ajustar el margen de par deseado según las especificaciones del cliente. Este elemento se puede equipar opcionalmente con una junta.

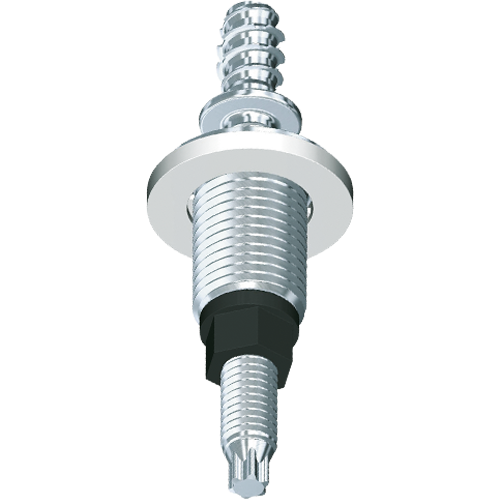

EJOT ADJUSTtec "Estándar"

La versión básica permite el posicionamiento individual de las piezas de montaje. El tornillo hueco de plástico se atornilla de forma autorroscante en una torreta para enroscar de la pieza de montaje de plástico. Atornillando y desatornillando el perno roscado se modifica la posición de la pieza de montaje.

EJOT ADJUSTtec "personalizada"

La adaptación individual de la tolerancia y los requisitos constructivos son las características más importantes de este elemento de ajuste hecho a medida del cliente. El borde del perno roscado forma una superficie de contacto en la pieza de montaje de plástico. Atornillando y desatornillando el tornillo hueco se puede modificar la superficie de contacto y, por tanto, la posición de la pieza de montaje respecto a la pieza de soporte.

EJOT ADJUSTtec "multifuncional"

Este elemento preajustable reúne todas las propiedades mecánicas de las versiones ADJUSTtec estándar y personalizada. Además, este elemento de unión especial ofrece la posibilidad de modificar el preajuste tras su montaje sin tener que desatornillar la unión roscada en la pieza de montaje.

EJOT ADJUSTtec "tridimensional"

El montaje de piezas de gran superficie exige que los elementos de unión que se van a utilizar cumplan unos requisitos especiales. En particular, la compensación de las tolerancias en tres ejes espaciales, la compensación de las influencias térmicas y la resistencia a la fatiga de la unión son parámetros importantes durante el diseño constructivo. Opcionalmente, también se pueden integrar otras propiedades individuales.
